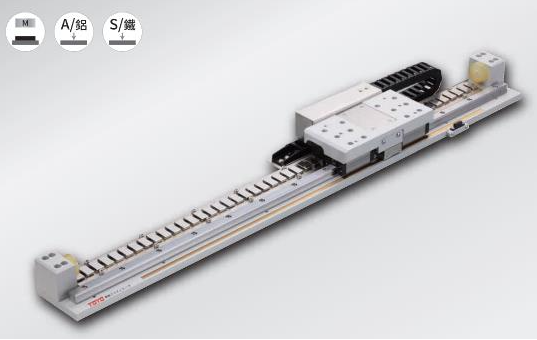

直線模組也叫線性滑臺，是自動化領域常用的傳動平臺。在直線導軌基礎上迭代優化，將導軌、滑塊、滑座集成一體，結構緊湊?？赏ㄟ^多單元組合搭建實現多軸運動，工件加工方案更加靈活。

 不一樣的直線模組工作原理

1、同步帶驅動型

組成：同步皮帶、直線導軌、滑塊、鋁型材主體、聯軸器、電機、光電開關等。

工作原理：皮帶裝配在模組兩側傳動軸之間，其中一端作為動力輸入軸；皮帶上固定用于安裝工件的滑塊。電機輸出動力后，驅動皮帶運轉，帶動滑塊完成直線運動。

2、絲桿驅動型

組成：滾珠絲桿、直線導軌、鋁合金型材、聯軸器、電機、光電開關等。

工作原理：電機輸出動力帶動滾珠絲桿旋轉，將旋轉運動轉化為直線運動，以此驅動滑塊、滑座做直線位移。絲桿與導軌副摩擦阻力較小，在選型匹配、裝配到位的工況下，可體現較好的精度與剛性表現，廣泛應用于各類自動化精密設備，實現高負載條件下的直線運動。
