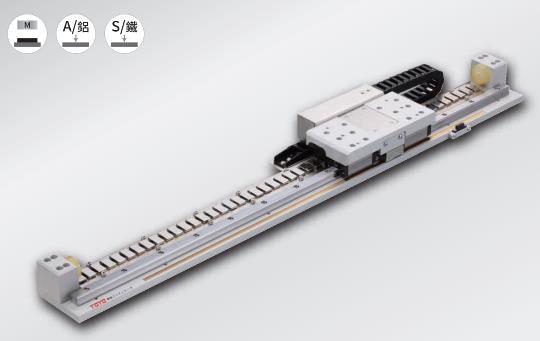

直線模組是在直線導軌基礎上集成的一體化自動化運動單元；普通直線導軌僅為單一機械導向配件，直線模組可搭配電機等動力部件實現電動驅動。很多采購人員不清楚直線模組的內部構造，今天為大家拆解直線模組的組成結構。

 直線模組基礎包含滑臺滑座、緊固螺絲、直線導軌、鋁合金底座四大基礎構件；依據傳動結構不同，模組配件配置存在差異，動力傳動系統是核心區分點。行業主流分為兩大類：滾珠絲桿傳動直線模組、同步帶傳動直線模組，二者零部件構成有所區別。

 一、滾珠絲桿傳動直線模組組成部件

 滾珠絲桿：可將電機回轉運動轉化為直線往復運動，也可反向轉換運動形式的核心傳動零件；

 直線導軌：標準滾動導向配件，廣泛應用于各類自動化設備；

 鋁合金基座：用于容納、裝配絲桿、導軌等全部?jī)?nèi)部構件；

 絲桿支撐座：用于固定絲桿兩端、搭配軸承承載絲桿運轉；

 聯軸器：銜接電機驅動軸與絲桿從動軸，傳遞扭矩，帶動絲桿同步旋轉；

 電機：整套模組的動力源，輸出機械運轉動力；

 光電限位開關：選配傳感配件，通過光電感應限定行程范圍，控制模組運動軌跡。

 工作原理：電機運轉經由聯軸器帶動滾珠絲桿旋轉，把回轉運動轉換為滑座直線往復運動。

 二、同步帶傳動直線模組組成部件

 主要配件包含：同步皮帶、直線導軌、鋁合金基座、聯軸器、驅動電機、光電限位開關。

 工作原理：電機通過聯軸器帶動主動輪運轉，依靠同步皮帶嚙合傳動，牽引滑座沿著導軌做往復直線運動。

 兩類常規直線模組均以直線導軌、聯軸器、驅動電機為核心基礎部件，最大區別在于傳動結構：一類依靠滾珠絲桿傳動，一類采用同步皮帶傳動；光電開關多為按需選配配件。
