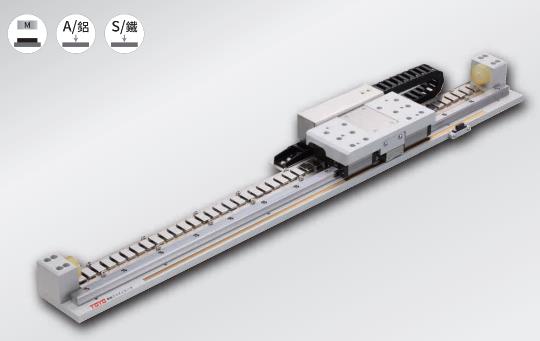

直線模組是整合直線導軌、傳動結構的一體化自動化運動單元，通過各部件搭配組合，可帶動負載完成直線、曲線運動，讓輕載自動化作業運轉更靈活、定位更加精準。行業內主流分為兩大類：同步帶型直線模組、滾珠絲桿型直線模組，二者工作原理如下。

  1、同步帶式直線模組工作原理

 模組兩端裝配傳動主動軸與從動軸，同步皮帶環繞安裝在兩根傳動軸之上；滑塊固定于皮帶表面作為負載承載結構。電機驅動傳動軸運轉，依靠皮帶嚙合傳動，即可帶動滑塊沿導軌平穩往復移動。

 2、滾珠絲桿式直線模組工作原理

 滾珠絲桿可實現回轉運動與直線運動相互轉換，主要由絲桿、螺母、循環滾珠組件構成。

 相較于傳統普通絲桿，滾珠絲桿最大改進是：以滾珠滾動摩擦替代原先的滑動摩擦，摩擦阻力更低，因此被大量應用于各類工業設備、精密檢測儀器；可在適配負載工況下，穩定完成高精度直線傳動。
