直線電機和傳統旋轉電機原理相近，可以理解為將圓柱形旋轉電機沿圓周面平鋪展開而來，品類體系相互對應，包含直流直線電機、交流感應異步直線電機、步進直線電機等。和無刷旋轉電機一致，直線電機定子與動子之間不存在機械接觸；驅動控制程序、可編程參數配置均可沿用旋轉電機方案。

 直線步進電機的分類：

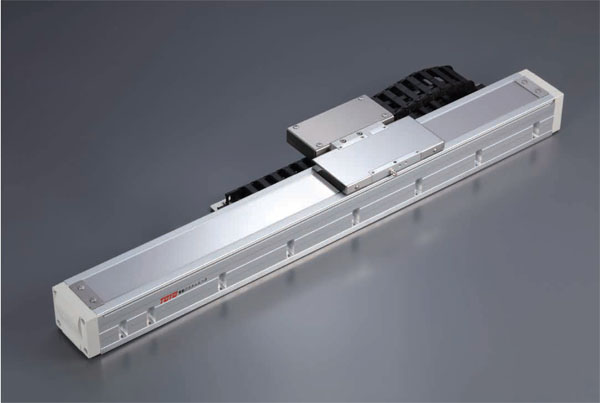

  直線電機外形常見平板式、U型槽、管狀三種結構，可根據設備規格、運行環境靈活選用。

直線電機主流分類

 直線電機大致分為直流直線電機、步進直線電機、磁阻直線電機、同步直線電機；各類產品行業發展進度并不均衡。工業伺服應用里，主流分為永磁同步直線電機、直線感應電機兩大類，二者各自具備優缺點：

 一、永磁直線電機

 優勢：同等體積下推力輸出更大，運行發熱量更低，冷卻要求寬松，長次級行程工況無需額外冷卻結構。

 不足：永磁體產生的強磁場提升了安裝調試難度，磁場極易吸附鐵屑粉塵，工況中雜質難以清理；整機需要做好密封防護，避免鐵屑進入氣隙、導軌內部；運行需要位置傳感器完成電流換向控制；高溫持續工況下永磁體存在退磁隱患。

 二、直線感應電機

 優勢：次級結構簡潔，安裝、檢修、拆卸都更為便利；無需昂貴稀土永磁材料，在長距離輸送類場景中能夠有效控制設備總成本。

 不足：依靠電勵磁工作，整體運行效率偏低、發熱量大，需要配套二次散熱結構；氣隙公差管控十分嚴格，常規公差僅0.1mm，加工工藝門檻高、生產成本更高；運動控制算法相較永磁直線電機更為復雜。
