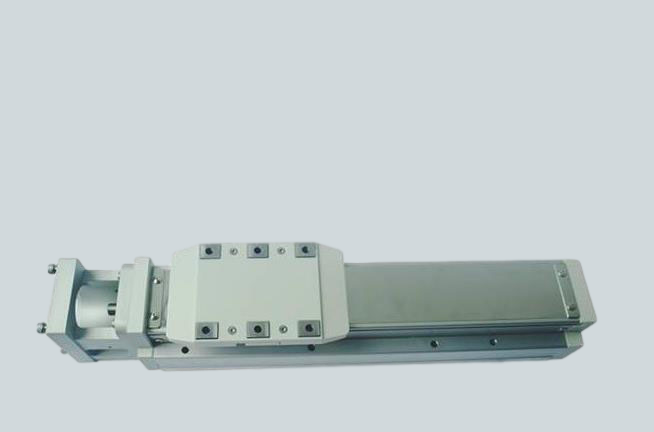

同步帶皮帶直線模組主要由同步帶、直線導軌、鋁合金型材、聯軸器、驅動電機、光電感應開關等核心部件組成，結構分為全封閉、半封閉兩種款式，具備運行速度快、適配長行程工況的特點。

 完整結構體系包含：控制器、驅動電機、驅動器、聯軸器、電機連接板、變速組件、結構連接件、傳感器安裝座與感應配件及模組主體。

 一、皮帶直線模組選型參考工況條件

 負載重心：確認承載物料的重心位置，避免重心偏移影響模組運行精度與穩定性。

 運行參數：明確設備預設進給速度、工作速度、加減速度、循環工作周期等核心參數。

 使用環境：評估現場是否存在高溫、震動、油水腐蝕等復雜工況，匹配對應防護等級機型。

 有效行程：設備實際有效工作行程需小于模組整體總長，預留安全制動余量。

 空間限制：結合現場安裝寬度、高度、長度尺寸，匹配對應規格模組。

 安裝方式：區分水平安裝、垂直安裝、側掛安裝等不同安裝形式，適配對應負載與受力標準。

 二、皮帶直線模組常用組合形式

 可根據自動化設備需求選配：單軸模組、兩軸組合模組、多軸組合模組、特殊定制組合模組。

 三、核心選型要點

 選用同步帶直線模組時，需結合實際工況綜合考量：承載負載大小、精度等級要求、安裝方式（垂直/水平），同時匹配適配的配套配件，按需選擇適配規格的皮帶直線模組。
