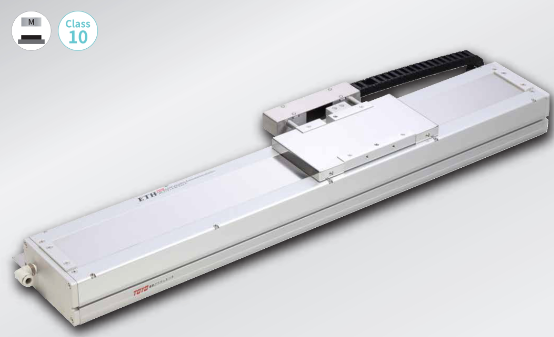

直線電機依托電磁作用力實現直線運動，光柵尺是檢測直線電機運動位移的測量器件，可實現高精度位置閉環反饋控制。位置檢測主流方案包含光柵尺與磁柵尺兩大類。

 光柵尺與磁柵尺基本原理

 光柵尺、磁柵尺均屬于位移位置檢測元件，用于采集直線電機位置信息。

 光柵尺基于光干涉原理實現精密測量，一般由玻璃或光學材質標尺、讀數頭組成；標尺上明暗相間刻線產生莫爾干涉條紋，通過讀取條紋變化，解算出運動位移。同等條件下光柵具備高精度、高分辨率、響應速度快等特點。

 磁柵尺依靠磁電感應原理實現位置檢測，由磁性標尺與磁頭組成；磁頭相對磁柵移動時，磁場變化轉化為電信號，從而計算位移。磁柵具備環境適應性強、工作溫度區間寬等優勢。

 光柵與磁柵性能對比

 1、精度與分辨率

 同量程、常規等級產品對比，光柵測量精度與分辨率普遍優于磁柵。依托光學干涉原理，高端光柵可實現亞微米級測量；磁柵性能受磁性基材、磁頭靈敏度限制，常規型號精度偏低。

 2、動態響應

 同等工況對比下，光柵動態響應性能更優異；磁柵受磁場感應特性制約，高速動態場景存在一定局限性。

 3、環境適應性

 磁柵抗粉塵、油污能力更強，具備良好抗光干擾能力，適合工況條件較差的場景，但需要遠離強外部磁場；

 光柵對環境潔凈度要求較高，粉塵、污物遮擋光路會直接影響測量精度，同時對光路安裝條件有嚴格要求。

 選型總結

 光柵尺與磁柵尺擁有各自適配場景，需要結合工況需求選型：

 設備精度要求高、現場環境潔凈，優先選用光柵尺；

 工況惡劣、粉塵油污較多，對精度要求適中，可選用磁柵尺。

 部分方案也可組合使用兩類反饋元件，有助于提升直線電機運動控制精度與運行穩定性。
